浅谈真空系统阀门的选型

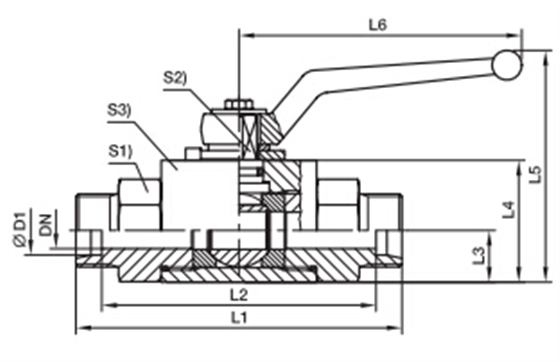

　　这类阀门的冷工作压力应该为600psi，两件式铸青铜阀体，聚四氟乙烯阀座，标准流道，分离式包装螺母，配置可调节阀杆填料，防吹出阀杆和镀铬黄铜/青铜球体。在需要关注压降的地方，需要采用不缩径全流道球阀或类似结构的阀门。阀门连接端口应该具有足够深度的美国标准协会ansi螺纹，或加长焊接端口，并按照美国阀门和管件制造商标准化协会mss-sp110标准制造。

　　通径dn65以下的止回阀应该采用y形旋启式结构，并按照美国阀门和管件制造商标准化协会mss-sp80标准制造，工作压力125磅级，符合美国材料试验协会astmb62标准的青铜阀体，配置聚四氟乙烯阀座阀瓣，或配置弹性阀座的弹簧驱动升降式止回阀。阀门连接方式应该是螺纹或焊接。

　　通径dn65以上的管线控制阀

　　这类阀门应该是凸耳或国迹管道标准i.p.s.管状连接端口阀体，并按照美国阀门和管件制造商标准化协会mss-sp67标准制造;通径dn50～dn300额定工作压力是200psi非冲击冷水，dn350以上是150psi。用于保温隔热绝缘的阀体具有2英寸的加长管径，材质是铸铁或球墨铸铁。蝶板材质是电镀球墨铸铁或铝青铜合金，配置丁纳橡胶-n阀座和密封;或丁纳橡胶-n涂层蝶板，配置聚合物涂层阀体。阀杆应该是400系列不锈钢，不能将阀杆暴露在蝶板紧固件上。通径dn65至dn150应该配置具有10个位置节流板的操作手柄;通径dn200以上的蝶阀应该配置齿轮操作机构。凸耳结构和管状结构蝶阀应该能够用作隔断阀，而且不需要下游法兰也可以在全压力下用在管道终端。手柄操作阀门应该适用于锁定在开启或关闭位置。

　　通径dn65以上的止回阀应该采用平板式结构，并配置不锈钢弹簧，青铜阀瓣板，橡胶阀座，符合美国材料试验协会astma126级别b标准或a48标准的铸铁阀体，配置125磅级或150磅级法兰。
