福乐尔|控制阀在液压传动系统之的分类及作用

文章出处:责任编辑:查看手机网址
扫一扫!福乐尔|控制阀在液压传动系统之的分类及作用扫一扫!
人气:-发表时间:2016-01-27 11:05【

  概述:方向控制阀,这类阀,如单向阀和换向阀等,用于控制油流方向,以实现执行元件的启动、停止、前进和后退。插装式,这类阀无单独的阀体,由阀芯、阀套等组成的插装元件插装在插装块体的预制孔中,插装块体起到阀体和管路作用,通过块内通道将几个插将元件组成在一起,即可成回路。通常有开关阀、比例阀、伺服阀和数字阀。开关阀调定后只能在调定状态下工作。比例阀和伺服阀能根据输入信号连接地或按比例地控制系统的参数。数字阀侧用数字信号直接控制阀的动作。

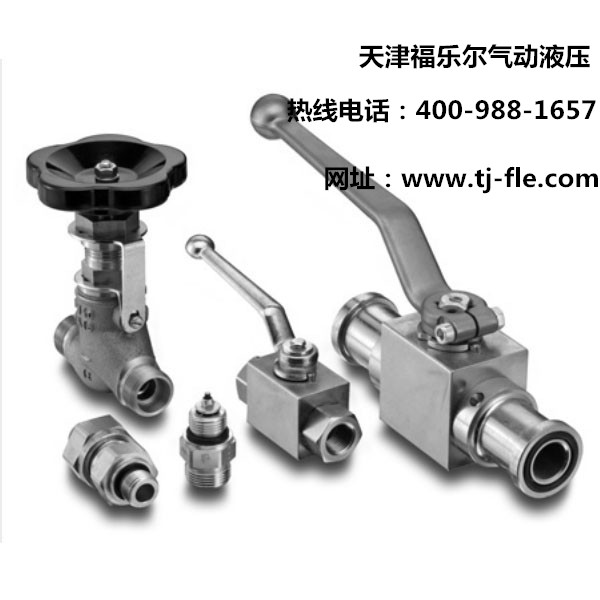

天津福乐尔气动液压 parker球阀.jpg

  液压系统中的执行元件(如液压缸、液压油马达)在工作时,需要经常地启动、制动、换向和调节运动速度及适应外负载的变化,因此就要有一套对机构进行控制和调节的液压元件,通常用控制阀来完成。它对外不做功,仅用于控制执行元件,使其满足主机工作性能要求。

  1、控制阀按其功能分类

  (1)方向控制阀,这类阀,如单向阀和换向阀等,用于控制油流方向,以实现执行元件的启动、停止、前进和后退。

  (2)压力控制阀,这类阀,如溢流阀、减压阀和顺序阀等,用于控制液压系统中的压力,以满足执行元件所需要的力、转矩或工作程序的控制。

  (3)流量控制阀,这类阀,如节流阀和调速阀等,用于控制液压系统中的油液流量的大小,以实现执行元件所需要的运动速度。

  2、控制阀按其连接方式分类

  (1)管式连接,管式阀采用螺纹连接,它直接串联在系统的管路上,不需要专用的连接板。

  (2)板式连接,板式阀需要专用的连接板,将阀用螺钉装在连接板上,管子与连接板相连,板的前面安装阀,板的后面接油管。

  (3)法兰连接,流量大于300L/min时,用法兰连接。在管子端部焊接法兰盘,用螺钉与阀体连接。

  (4)集成块式,集成块是一块通用化的六面体,四周的一面装有与执行元件相连的管接头,其余三面安装阀类元件。集成块的内孔道与各阀相通,组成不同的基本回路。集成块上下面为块与块之间的连接面,几个集成块用长螺栓叠装起来,既形成了整个液压系统。

  它的特点是:结构紧凑、油管少、便于装卸与维修。

  (5)叠加阀式,叠加阀是标准化的液压元件,通过螺栓将阀体叠接在一起,叠加阀互相直接连接即可组成液压系统。每个叠加阀即起控制阀的作用,又起通道体的作用。

  它的特点是:结构紧凑、油管少、体积小、重量轻、不需要管道连接、压力损失小、节省了大量的油管和管接头。

  (6)插装式,这类阀无单独的阀体,由阀芯、阀套等组成的插装元件插装在插装块体的预制孔中,插装块体起到阀体和管路作用,通过块内通道将几个插将元件组成在一起,即可成回路。

  它的特点是:非常适合用大流量的场合。

  3、控制阀按其操纵方式分类

  通用有手动、脚踏、机动、气动、电动和液动等方式,有时是几种方式组合的形式。

  4、按工作压力分类

  按控制阀在液压系统的工作压力分为:低压阀、中压阀和高压阀。

  5、按控制原理分类

  通常有开关阀、比例阀、伺服阀和数字阀。开关阀调定后只能在调定状态下工作。比例阀和伺服阀能根据输入信号连接地或按比例地控制系统的参数。数字阀侧用数字信号直接控制阀的动作。
