梭阀介绍及其原理

文章出处:责任编辑:查看手机网址
扫一扫!梭阀介绍及其原理扫一扫!
人气:-发表时间:2016-08-08 13:30【

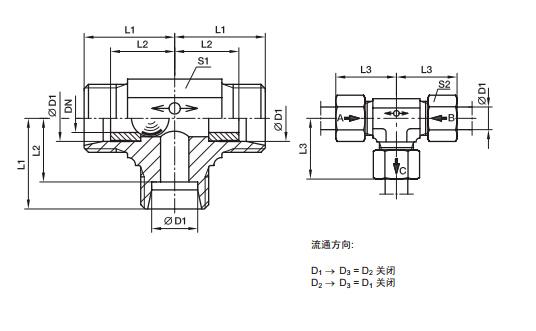

WV 三通梭阀.jpg

  梭阀是属于直行程阀门,是阀体与执行器合二为一体的阀。其优点体积小、安装方便所有的梭阀工作原理大致是差不多的。

  梭阀

  举例:意大利OMALVIP梭阀

  关阀:当“A”孔进气(“B”孔排气)时,活塞向“D”口移动并压在阀座密封上,此时阀门关闭单动常闭型的弹簧安装在“A”端腔室。在非控制时,活塞是压在阀座上,所以其常用的是关闭位。

  开关过程:压缩空气由两孔中有一个孔进入推动活塞轴移动,改变了阀门原先的开或关的状态,常闭型,关靠弹簧力,常开型,开靠弹簧力,开或关的时间都少于一秒。

  开阀:当“B”孔进气(“A”孔排气),活塞轴从阀座向“C”口方向移动并在行程末端停止,此时阀门开启。单动常开型的弹簧安装在“B”腔室,在非控制时,活塞轴是离开阀座的,所以其常用的是开启位。

  典型应用:气体工艺,制氧、制氮机,真空应用,卫生器皿业,制冷。

  梭阀有两个进口IN,一个出口OUT。当进口中一个输入时,出口便有输出。若两个进口压力不等,则高压进口与出口相通。若两个进口压力相当,则先输入压力的进口与输出口相通。

  梭阀相当于两个单向阀组合的阀,其作用相当于“或门”。梭阀有两个进气口P1和P2,一个出口A,其中P1和P2都可与A口相通、但P1和P2不相通。P1和P2中的任一个有信号输入,A都有输出。若P1和P2都有信号输入,则先加入侧或信号压力高侧的气信号通过A输出,另一侧则被堵死,仅当P1和P2都无信号输入时,A才无信号输出。梭阀在气动系统中应用较广,它可将控制信号有次序地输入控制执行元件,常见的手动与自动控制的并联回路中就用到梭阀。
